Антенна ANT 911 M

7 000 руб.
В наличии
- +

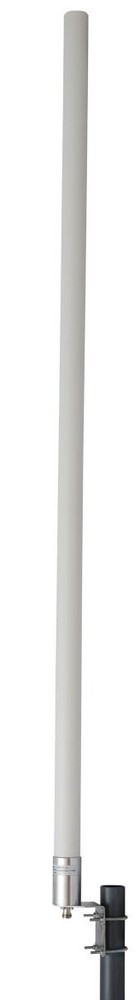

Антенна ANT 911 M - штыревая антенна круговой диаграммы направленности — 360°. Герметичного исполнения. Применима на объектах, где нужно принимать сигнал стандартов E+GSM900/UMTS900 с разных базовых станций. Коэф. усиления: 11дб


  • Артикул: 111
  • Габариты: 1550×60×40 mm
  • Вес: 0.7 Кг

ANT 911 M — это GSM-антенна с круговой диаграммой направленности и коэффициентом усиления 11 дБи. Рабочие частоты этой модели охватывают диапазон 890–960 МГц, в котором функционируют многие сети сотовой связи и мобильного интернета. Высокое усиление позволяет применять этот прибор для подключения к нескольким базовым станциям, расположенным в разных направлениях на значительном удалении от абонента.

Конструктивные особенности излучателя

Антенна относится к коллинеарному типу и состоит из 6 излучателей 5/8 длины волны. Коаксиальный кабель, к которому подсоединен разъем, согласован гамма-методом. В конструкции отсутствуют противовесы: вместо них инженеры отдали предпочтение четвертьволновому стакану отсечки.

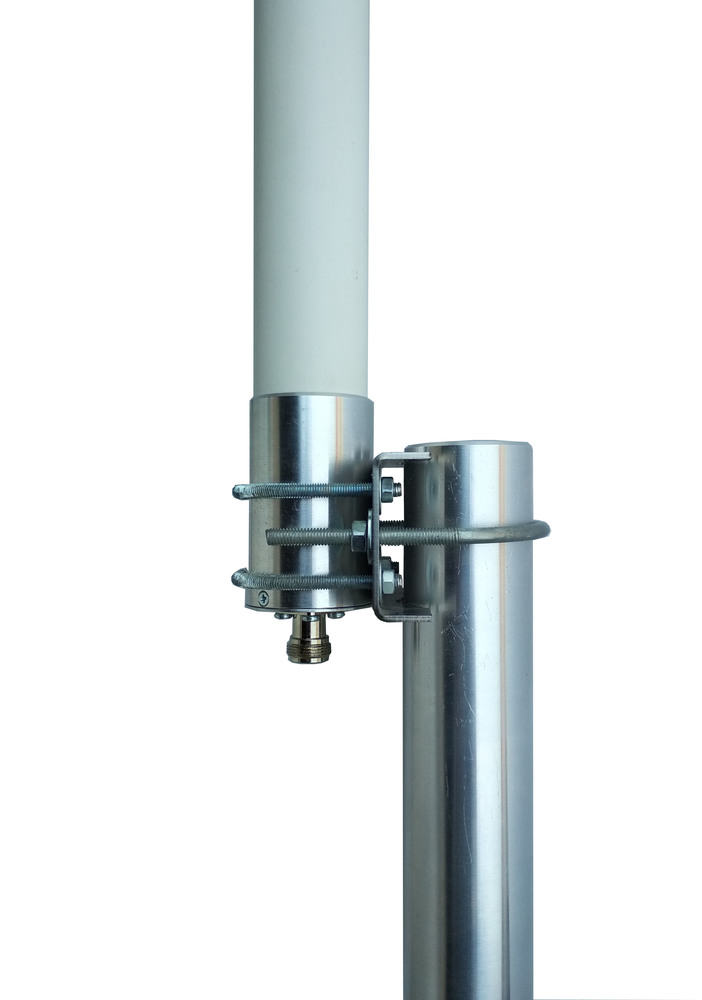

Штыревой излучатель заключен в пластиковый кожух с защитой IP65 от пыли, влаги и ультрафиолетового излучения. Возможно использование ANT-911-M на открытой местности при температуре от от -40°C до +60°C. Штатный узел крепления поддерживает установку на стену или опору круглого сечения (настенный кронштейн, мачту).

В силу высокого коэффициента антенна имеет внушительную длину полтора метра. Полные габариты — 1550 x 60 x 40 мм.

Поддержка GSM-стандарта сотовой связи

Эта модель работает с любыми стандартами сотовой связи, использующими полосу частот 890–960 МГц. К этим стандартам относится GSM-связь (GSM-900), а также более современные сети 3G (UMTS-900) и 4G (LTE Band 8).

Высокий коэффициент усиления 11 дБи достигается путем «сплющивания» диаграммы направленности антенны в вертикальной плоскости. В результате лепестки ДН вытягиваются, и прибор может принять мобильный сигнал на большем расстоянии.

Как правило, ANT-911-M используется, чтобы принять сигнал, поступающий с разных направлений:

  • На стационарных объектах использование круговой антенны помогает подключить сотовый усилитель (репитер) к нескольким базовым станциям, то есть «собрать» сигнал с разных направлений;
  • На подвижных объектах (например, водном транспорте) возможно эффективное усиление GSM-связи за счет высокого коэффициента усиления и быстрая смена базовых станций по мере перемещения транпортного средства.

Для подключения кабеля снижения используется общепринятый ВЧ-разъем N-female.

Скачать документацию в PDF
0 Отзыва(ов)
Оставьте Ваш отзыв:
Рейтинг
Согласен(на) с тем, что оставленная мной информация может быть использована компанией ООО "Пикоселл" для обработки моего запроса. Политика конфиденциальности
  • Артикул
    111
  • Рабочий диапазон частот
  • Мобильная связь
    3G, 2G
  • Сектор излучения в вертикальной плоскости
    50.0
  • Сектор излучения в горизонтальной плоскости
    360.0
  • Коэффициент усиления
    11 дБ
  • Поляризация
    вертикальная
  • Стандарт
    GSM 900, UMTS 900
  • Максимальная входная мощность
    100.0 Вт
  • Волновое сопротивление
    50.0 ohm
  • КСВн входа и выхода, не более
    1.5
  • Место установки
    на кронштейн / на мачту (25-42мм)
  • Материал корпуса
    ABS, Алюминий, Сталь
  • Тип разъема
    N-female
  • Диапазон рабочих температур
    -40..+60
  • Габариты
    1550×60×40 mm
  • Вес
    0.7 Кг
Параметры в упаковке:
  • A — 4.0 см
  • B — 4.0 см
  • C — 142.0 см
  • 0.00227 М 3
  • 0.81 Кг
