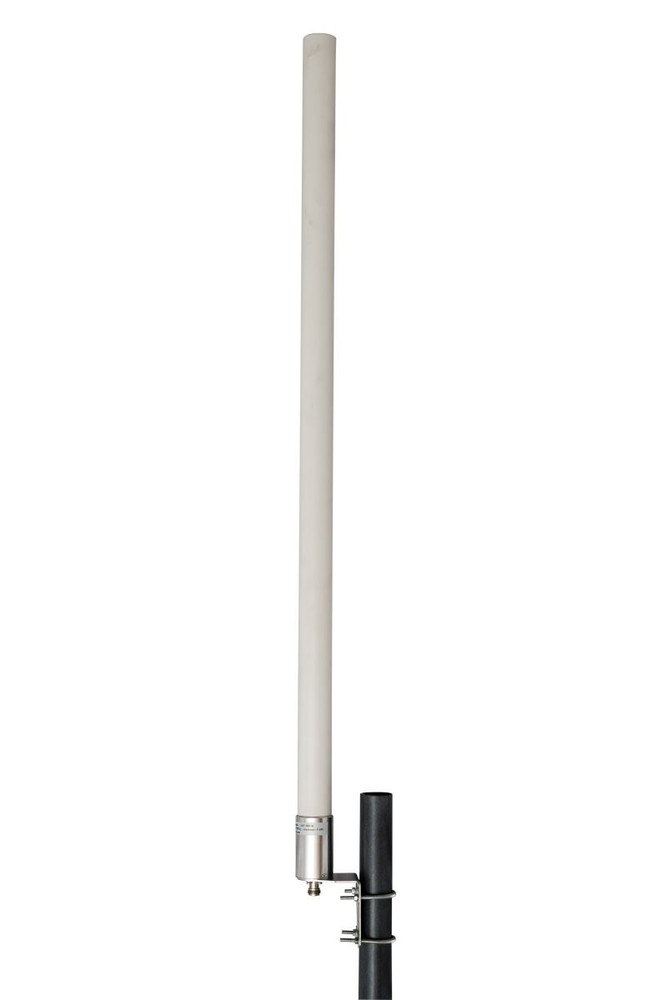

Антенна ANT 909 M

5 700 руб.
В наличии
- +

Антенна ANT 909 M - штыревая антенна круговой диаграммы направленности — 360°. Герметичного исполнения. Применима на объектах, где нужно принимать сигнал стандартов E+GSM900/UMTS900 с разных базовых станций. Коэф. усиления: 9дб


  • Артикул: 110
  • Габариты: 1050×60×40 mm
  • Вес: 0.5 Кг

Круговая (коллинеарная) антенна GSM-диапазона 900 МГц, которая может использоваться для приема сотового сигнала с разных направлений: например, когда сотовые вышки операторов установлены с разных сторон от нужного здания. ANT-909-M имеет высокое усиление 9 дБи и может стать заменой для направленной антенны в условиях городской эксплуатации. Также возможно использование этой модели на морском и речном транспорте, который курсирует в береговой зоне.

Как круговая антенна помогает принять сигнал оператора?

Излучатель имеет круговую диаграмму направленности в горизонтальной плоскости (360°) и суженную диаграмму в вертикальной. В результате антенна не принимает и не излучает сигнал вверх и виз, но осуществляет усиленный прием/передачу в направлении абонентов. Коэффициент усиления в рабочем диапазоне 890–960 МГц составляет 9 дБи.

Для подключения к абонентскому устройству (репитеру, антенному усилителю, модему, GSM-шлюзу и т. п.) используется стандартный коннектор N-female («мама»).

Использование всенаправленной модели целесообразно в местности, где операторы установили базовые станции на разных опорах, находящихся в разных направлениях. Монтаж одной круговой антенны может заменить использование нескольких направленных аналогов и упросить систему усиления связи.

Технические особенности

  • ANT-909-M состоит из четырех излучателей 5/8λ, согласованных с кабелем 50 Ом при помощи гамма-согласования (J-образная конструкция);
  • В этой модели отсутствуют выступающие противовесы. Вместо них для заземления применен четвертьволновый отсекающий стакан;
  • Антенна обладает превосходной эффективностью при минимальных габаритах — всего 1050 x 60 x 40 мм.

Пластиковый корпус имеет защиту от УФ-излучения, влаги и пыли. Класс защиты — IP65. Прибор может подключаться как в помещениях, так и на улице, при этом допускается эксплуатация при температурном режиме от -40°C до +60°C.

Скачать документацию в PDF
0 Отзыва(ов)
Оставьте Ваш отзыв:
Рейтинг
Согласен(на) с тем, что оставленная мной информация может быть использована компанией ООО "Пикоселл" для обработки моего запроса. Политика конфиденциальности
  • Артикул
    110
  • Рабочий диапазон частот
  • Мобильная связь
    3G, 2G
  • Сектор излучения в вертикальной плоскости
    50.0
  • Сектор излучения в горизонтальной плоскости
    360.0
  • Коэффициент усиления
    9 дБ
  • Поляризация
    вертикальная
  • Стандарт
    GSM 900, UMTS 900
  • Максимальная входная мощность
    100.0 Вт
  • Волновое сопротивление
    50.0 ohm
  • КСВн входа и выхода, не более
    1.5
  • Место установки
    на кронштейн / на мачту (до 50мм)
  • Материал корпуса
    ABS, Алюминий, Сталь
  • Тип разъема
    N-female
  • Диапазон рабочих температур
    -40..+60
  • Габариты
    1050×60×40 mm
  • Вес
    0.5 Кг
Параметры в упаковке:
  • A — 5.0 см
  • B — 103.0 см
  • C — 5.0 см
  • 0.00258 М 3
  • 0.67 Кг
