Разъем N-111/5D

250 руб.
Товар в производстве
- +

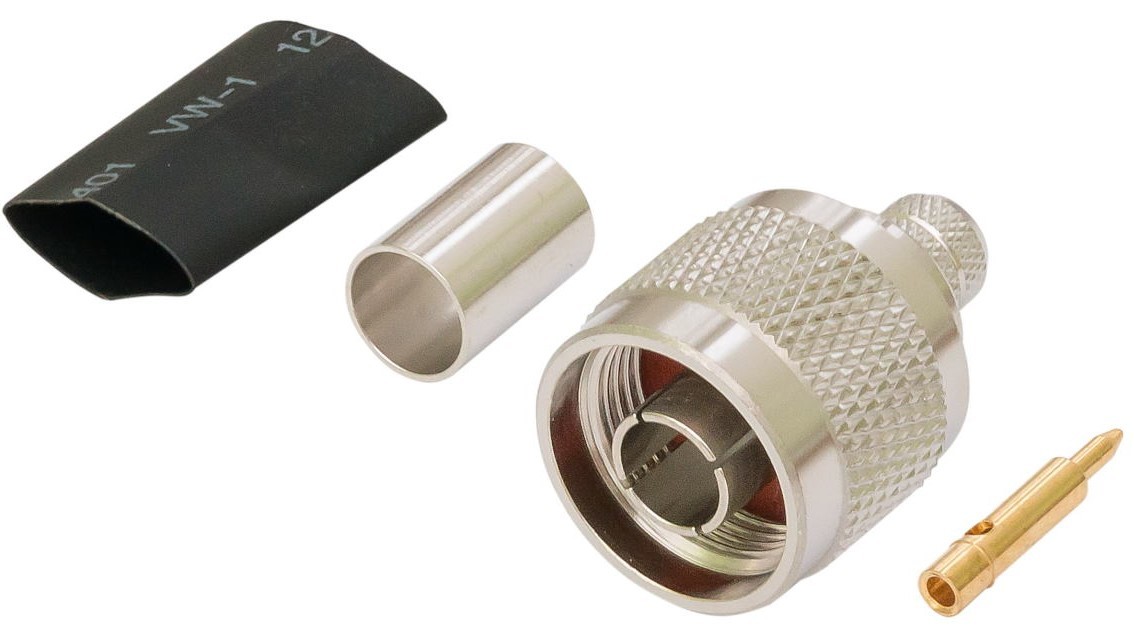

N-111/5D FB – обжимной разъем N-типа (вилка). Он предназначен для использования с коаксиальными кабелями 5D-FB и другими кабелями, имеющими схожий диаметр: Sat-703, RG-59, RG-6U. Для монтажа данного коннектора на провод необходимо использовать специальные обжимные клещи. Центральная жила монтируется при помощи пайки.


  • Артикул: 1011
  • Габариты: <по запросу>
  • Вес: 0.3 Кг

Разъем N-111/5D FB используется для соединения:

  • радиоаппаратуры;

  • измерительного ДЦВ и СВЧ-оборудования;

  • беспроводных локальных сетей;

  • телевизионных и кабельных сетей;

  • спутникового и военного оборудования связи;

  • беспроводного WiFi и WiMax оборудования.

Разъемы N-типа широко применяются для соединения антенн и высокочастотного оборудования, рассчитанных на сопротивление в 50 Ом. Он позволяет передавать сигналы частотой до 11 ГГц. Разъемы данной линейки используются в радиотехнике и усилителях сотовой связи. Прочные штекеры и надежные резьбовые соединения – залог качественного контакта и минимального затухания сигнала. Коннекторы этого типа до сих пор остаются стандартом для подключения ВЧ и СВЧ-устройств.

Разъем N-Type разработан в 1940 году Полом Нейлом. Изначально он создавался для частот до 1 ГГц, однако позже были раскрыты его возможности и на более высоких частотах. Разъем используется, как правило, для создания внутренних соединений, но при должной гидроизоляции его можно применять и для наружных подключений.

Скачать документацию в PDF
0 Отзыва(ов)
Оставьте Ваш отзыв:
Рейтинг
Согласен(на) с тем, что оставленная мной информация может быть использована компанией ООО "Пикоселл" для обработки моего запроса. Политика конфиденциальности
  • Артикул
    1011
  • Серия
    N
  • Тип центрального контакта
    штырь (male)
  • Марка кабеля
    PicoCell 5D/FB
  • Волновое сопротивление
    50 ohm
  • Монтаж оплетки
    обжимной
  • Монтаж центрального контакта
    пайка / обжим
  • Покрытие корпуса
    никель
  • Покрытие центр. контакта
    золото
  • Диэлектрик
    тефлон
  • Конструктив
    прямой
  • Вес
    0.3 Кг
Параметры в упаковке:
  • A — 2.0 см
  • B — 4.0 см
  • C — 2.0 см
  • 2.0e-05 М 3
  • 0.03 Кг
Вы можете скачать все доступные фото данного товара по ссылке: скачать
