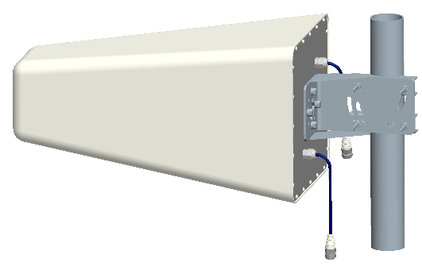

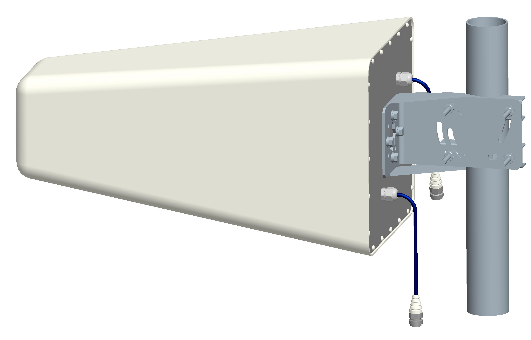

Антенна PicoCell AL-600/6000-9 MIMO

по запросу

Товар в производстве

- +

Антенна PicoCell AL-600/6000-9 MIMO идеально подходит для использования в системах сотовой связи, базовых станций и других телекоммуникационных решений, требующих высокой эффективности работы с минимизацией помех.

Артикул: 100
Габариты: 442*220*220 mm
Вес: <по запросу>

Антенна PicoCell AL-600/6000-9 MIMO представляет собой современную внешнюю антенну с кросс-поляризацией (X-POL), предназначенную для работы в четырех частотных диапазонах. Антенна обеспечивает высокую эффективность передачи сигнала с минимизацией помех благодаря разнесению портов.

Основные характеристики

Частотные диапазоны: 617-960/1695-2700/3300-4200/4800-6000 МГц
Поляризация: ±45° (кросс-поляризация)
Коэффициент усиления: 7.5-9 dBi в зависимости от диапазона
Ширина луча: 70-100° в горизонтальной плоскости

Технические параметры

КСВН: ≤2.2
Интермодуляция: ≤-150dBc
Максимальная мощность: 50 Вт
Входное сопротивление: 50 Ом
Отношение вперед-назад: 15-20 dB
Изоляция между портами: высокая благодаря кросс-поляризации

Конструктивные особенности

Тип разъема: 2×N Female или 2×4.3-10 Female
Длина кабеля: 30 см
Материал корпуса: ABS-пластик
Цвет: белый
Механический наклон: 0-60°
Совместимость с мачтами: Φ40-Φ65 мм

Условия эксплуатации

Диапазон температур: от -40°C до +60°C
Назначение: для наружного использования

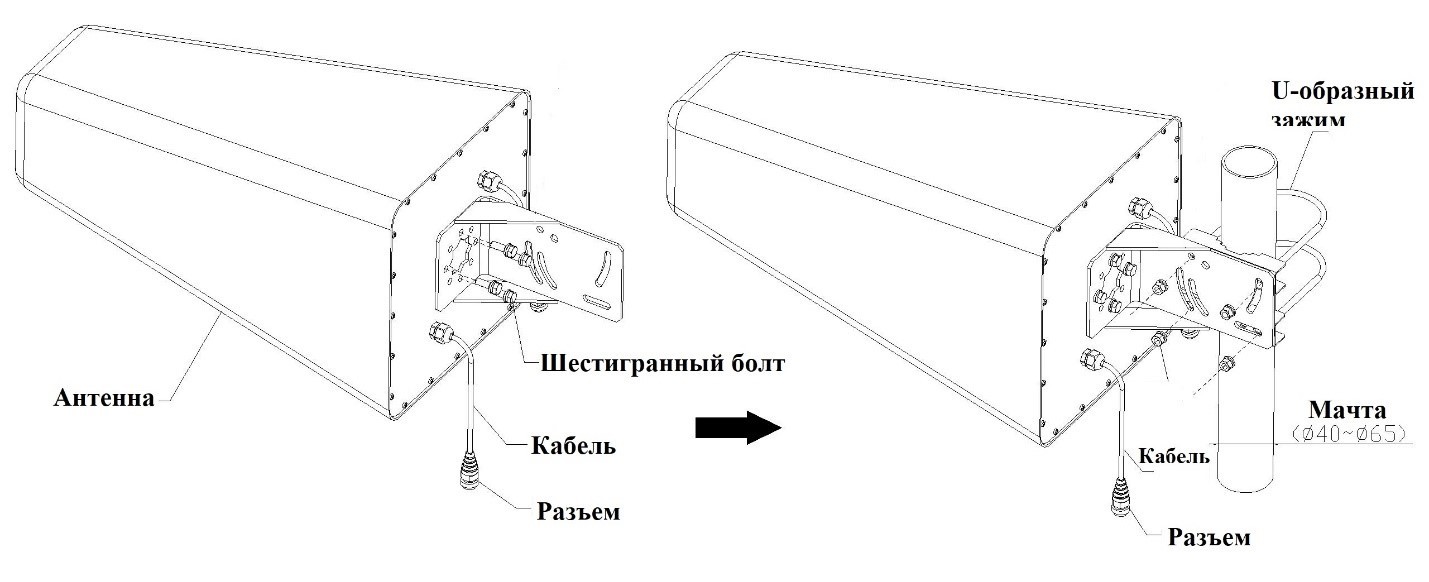

Особенности установки

Важное примечание: дренажное отверстие должно быть направлено вниз для защиты от попадания воды
Комплектация: мачта приобретается отдельно
Рекомендация: при монтаже необходимо обеспечить правильное позиционирование антенны для оптимальной работы

Преимущества

Многодиапазонность - работа в четырех частотных диапазонах
Кросс-поляризация - эффективное подавление помех
Высокая направленность - узкий сектор излучения
Универсальность - возможность выбора типа разъема
Надежность - прочный корпус из ABS-пластика
Гибкость установки - регулируемый механический наклон

Антенна идеально подходит для использования в системах сотовой связи, базовых станций и других телекоммуникационных решений, требующих высокой эффективности работы на различных частотах. Благодаря продуманной конструкции и качественным материалам, устройство обеспечивает стабильную работу в различных климатических условиях.

617-960 МГц 1695-2700 МГц 3300-4200 МГц 4800-6000 МГц

Скачать документацию в PDF

0 Отзыва(ов)

Артикул

100
Рабочий диапазон частот

Uplink

617 -

6000 MHz

- 6000

Downlink
Мобильная связь

WiFi, 4G, 3G, 2G
Сектор излучения в вертикальной плоскости

от 50 до 65
Сектор излучения в горизонтальной плоскости

от 70 до 100
Коэффициент усиления

9 дБ
Поляризация

±45°
Максимальная входная мощность

50 Вт
Волновое сопротивление

50 ohm
КСВн входа и выхода, не более

2.2
Механический наклон

0~60°
Интермодуляция IM3

-150dBc дБ
Отношение вперед-назад (дБ)

15-18
Материал корпуса

ABS/Белый
Тип разъема

2*N Female или 2*4.3-10 Female
Диапазон рабочих температур

От -40 до +60 °С
Габариты

442*220*220 mm

Параметры в упаковке:

A — 0.0 см
B — 0.0 см
C — 0.0 см

0.0 М 3

0.0 Кг
